OEM Bitzer Kompresör Lab Chiller

-35C ~ 140C Sıcaklık Kontrollü Teknik Bilgi 1, teknik tasarım gereksinimleri ile OEM Bitzer Kompresör Lab Chiller: 1. yüksek sıcaklık orta tank sıcaklık aralığı: 50 ° C ila 140 ° C; hacim: 240L; ısıtma süresi ≤ 90 dakika, ısıtma hızı 1-2 ° C / dak; 2. düşük sıcaklıklı orta tank ...

Soruşturma göndermek

Download

Açıklama

ANYDA, Çin'de oem bitzer kompresör laboratuar soğutucusunun önde gelen üreticilerinden biri olarak kabul edilmektedir. Satışa sunulan tüm ürünler profesyonel tesisimizde yapılmaktadır. Eğer ilgilenirseniz, lütfen bizden rekabetçi fiyat ile yüksek teknoloji ekipman almak için ücretsiz olun.

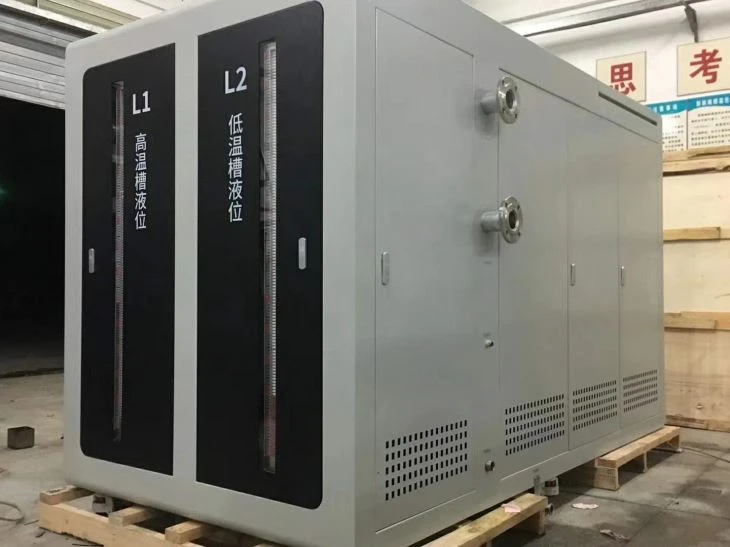

-35C ~ 140C Sıcaklık Kontrollü OEM Bitzer Kompresör Lab Chiller

Teknik Bilgiler

1, teknik tasarım gereksinimleri:

1. yüksek sıcaklık orta tankı sıcaklık aralığı: 50 ° C ila 140 ° C; hacim: 240L; ısıtma süresi ≤ 90 dakika, ısıtma hızı 1-2 ° C / dak;

2. düşük sıcaklıklı orta tank sıcaklık aralığı: -40 ° C ila 30 ° C; hacim: 240L; soğutma çevrimi ≤ 90 dakika, soğutma hızı 1-2 ° C / dak;

3. sıcaklık kontrol hassasiyeti: ± 2 ° C içinde, düşük sıcaklıklı tank sıcaklığı -35 ° C, yüksek sıcaklık tankı sıcaklığı 140 ° C kullanımı.

4. orta oluk tankı malzemesi: 304 paslanmaz çelik levha kaynak, duvar kalınlığı: 1.5mm; düşük sıcaklıklı orta tank yalıtım malzemesi: kauçuk yangın yalıtımı pamuk; yüksek sıcaklık orta tank yalıtım malzemesi: asbest yalıtım levhası;

5. en büyük örnek sınırı: örnek: alüminyum örnek; Numunenin toplam kütlesi: 10Kg, en büyük iç hacim 10L;

6. İki tank, yüksek ve düşük sıvı seviyesi alarmı, sıvı seviye sensörü, sıvı girişi, sıvı seviye göstergesi, sıcaklık sensörü ve sıcaklık ultra yüksek sıcaklık alarmı arasında bir denge tüpü olmalıdır;

7. Yüksek ve düşük sıcaklıktaki tank kapağının bir silindir tarafından kontrol edilmesi gerekir ve kontrol vanası bir O-valfı ile kontrol edilir.

2, sıcaklık kontrol sistemi

1. Düşük sıcaklıklı depo sirkülasyon kompresörü, Alman marka Bitzer'i benimseyen yarı-hermetik bir vidalı kompresör ve boru hattı sirkülasyonu için ön soğutma kompresörü, Amerikan markası Copeland'ı benimseyen tamamen kapalı bir kaydırma kompresörüdür.

2. Ünitenin sıcaklık kontrol hassasiyeti ± 2 ° C'dir ve ortam kutusundaki sıcaklık bütünlüğü ≤2 ° C'dir.

3. Soğutma sistemi çoklu koruma fonksiyonları ile tasarlanmıştır. Ünitenin kontrol paneli, hatanın yerini belirleyebilir.

4. Soğuk ve sıcak entegre ünitenin koruma fonksiyonları yüksek ve düşük basınç korumasını içerir; Emniyet valfi; Aşırı ısınmaya karşı koruma; aşırı yükleme koruması; Ters evre; faz kaybı; su akış koruması vb.

3, medya sirkülasyon sistemi

1. Yüksek-düşük sıcaklık orta tankı eşit hacim 240L, etkili hacim 200L, kaynak işlemi tam seviye kaynak, sıvı seviyesi gözlem penceresi, en düşük sıvı deşarj portu, yapay sıvı girişi, taşma limanı, sıkı yalıtım, güzel bir görünüm, Dayanıklı ve kullanıcı gereksinimlerini karşılar.

2. Orta hat valfi 304 paslanmaz çelikten imal edilmiştir. Flanş bağlantısı bakım için uygundur.

3. Ortamın sıcaklık doğruluğu aralığını sağlamak için kendi dolaşım sistemi ile;

OEM Bitzer Kompresör Lab Chiller Düşük Sıcaklık Bölümü

Kontrol sıcaklığı		℃		-10 ~ -35 ± 2
Soğutma kulesi suyu giriş / çıkış sıcaklığı		℃		32/37
Nominal soğutma kapasitesi （ TE = -40 ℃ ）		kw		27.7
		Kcal / h		23822
Kompresör / Motor	Marka			Almanya - Bitzer
	tip			Hermetik Piston
	Koruma			PTC koruması, faz koruması, aşırı yükleme fazlalığı
	miktar			1
	Giriş gücü	kw		31
	Anma hızı / voltajı / frekansı			2950rpm / 380V / 50Hz
	Yolu Başlat			Yıldız üçgen adım aşağı başlangıç
Yağ ayrıştırıcı	Yapısal tipi			Dış tipi
	çözüm			% 99.9
	Filtre malzemesi			Paslanmaz çelik tel örgü
evaporatör	tip			Paslanmaz çelik levha Isı değişimi
	tüp malzemesi			304 paslanmaz çelik levha
	Tüp malzemesi			Paslanmaz çelik
	Soğutulmuş su akışı	m ³ / h		22
	Su borusu dia	aa		DN 80
	Donma su basıncı	Kpa		30-80
	Sıcaklık kontrolü			Dönüş sıvı sıcaklık sensörü
	Orta			Antifriz
kondansatör	tip			Paslanmaz çelik levha
	Isı değişimi tüp malzemesi			304 paslanmaz çelik levha
	Tüp malzemesi			Paslanmaz çelik
	Soğutma suyu akışı	m ³ / h		26.8
	Su borusu dia	aa		DN 80
	Soğutma suyu basıncı	Kpa'ya		40-100
Düşük sıcaklıklı orta tank	malzeme			304 paslanmaz çelik
	Yalıtım formu			Gelişmiş su geçirmez yanmaz lastik izolasyon
	Tank hacmi		L	240
Sabit sıcaklık elektrikli ısıtma	KW			12 * 2
Termostatik Kontrol Tipi	tip			Solenoid Valf Azaltıcı Sıcaklık
Soğutulmuş su pompaları （ İç çevrim ）	tip			Ultra sessiz düşük sıcaklıklı boru hattı pompası
	Malzeme			304 paslanmaz çelik
	Güç		kw	7.5
	kafa		M	40
Kurutma filtresi	Yapı tipi			Yatay tip
	Malzeme			Karbon çelik
	Filtre Alümina			Moleküler Elek
Elektrik kontrol	kontrolör			Tam Akıllı Sıcaklık Kontrol Sistemi
	Pompa kontrolü			Akıllı Kilitleme Kontrolü (isteğe bağlı)
Soğutucu	kontrol metodu			Genişleme subabı
	tip			R404A
	Dolum Ücreti		KİLOGRAM	24
yağlayıcı madde	tip			Dahili kompresör
	tip			yüksek saflıkta yağlayıcı
Diğer özellikleri	Deşarj basıncı		PA	12-16
	Deşarj sıcaklığı		℃	70-90
	Çalışma ortamı sıcaklığı		℃	≤40
	Maksimum çalışan akım		bir	52
	boyut		aa	çizim

OEM Bitzer Kompresör Lab Chiller MediumTemp Bölüm Özellikleri:

Kontrol sıcaklığı		℃				30 ~ -10
Soğutma suyu giriş / çıkış sıcaklığı		℃				32/37
Nominal soğutma kapasitesi （ TE = -10 ℃ ）		kw				16
		Kcal / h				13760
Kompresör / Motor	Marka					Amerika - Copeland
	tip					Kaydırma
	miktar					1
	Giriş gücü	kw				7.4
	Anma hızı / voltajı / frekansı					2950rpm / 380V / 50Hz
	Yolu Başlat					Direkt olarak
evaporatör	tip					Paslanmaz çelik levha Isı değişimi
	Isı değişimi tüp malzemesi					304 paslanmaz çelik levha
	Tüp malzemesi					Paslanmaz çelik
	Su akışı	m ³ / h				5.5
	Boru boyutu	aa				DN 40
	Basınç	Kpa				30-80
	Sıcaklık kontrolü					Dönüş sıvı sıcaklık sensörü
	Orta					Antifriz
kondansatör	tip					Paslanmaz çelik levha Isı değişimi
	Isı değişimi tüp					304 paslanmaz çelik levha
	Tüp malzemesi					Paslanmaz çelik
	Su akışı		m ³ / h			6.7
	Su borusu		aa			DN 40
	basınç		Kpa			30-80
	orta					Şehir suyu
Orta sıcaklık tankı	Malzeme					304 paslanmaz çelik
	Yalıtım formu					B1 Kauçuk plastik yalıtım pamuk
	Tank Hacmi				L	100
PHE ön soğutma	Soğutma kapasitesi				KW	30
Su Pompası （ İç sirkülasyon ）	tip					Ultra sessiz düşük sıcaklıklı boru hattı pompası
	Malzeme					304 paslanmaz çelik
	Güç				kw	0.75
	kafa				M	20
Kurutma filtresi	Yapı tipi					Yatay
	Malzeme					Karbon çelik
	Filtre Alümina					Moleküler Elek
Elektrik kontrol	kontrolör					Tam Akıllı Sıcaklık Kontrol Sistemi
	İşlem paneli					Dijital enstrüman
Soğutucu	model					R404A
	Kontrol yolu					Genişleme subabı
	Dolum Ücreti			KİLOGRAM		6
Diğer özellikleri	Deşarj basıncı			PA		15-19
	Deşarj Sıcaklığı			℃		70-90
	Çalışma ortam sıcaklığı			℃		≤40
	Çalışan akım			bir		15
	boyut			aa		Çizim görmek

OEM Bitzer Kompresör Lab Chiller HighTemp Bölüm Özellikleri:

Sıcaklık Kontrol Aralığı		℃	40 ila 140
Isıtma kapasitesi		kw	36
		Kcal / h	30960
Isıtma kapasitesi	tip		Direnç Isıtıcılar
	miktar		3 grup
	Tek güç	kw	12
	Yüzey ısı yükü （ W / c ㎡）		≤5
	Kontrol metodu		PID
	Sıcaklık kontrol hassasiyeti （℃）		± 1
	Kontrol Aktüatörler		Katı Hal Röleleri
Yüksek Sıcaklık Orta Tankı	Dolap malzemesi		304 paslanmaz çelik
	Yalıtım malzemesi		Asbest Yalıtım Levhası
	hacim		240L
Soğutma plakası değişimi	Soğutma kapasitesi	KW	36
Sıcak su pompası	güç	kw	2.2
	Su akışı	L / M	60
